3GR三螺杆泵详细参数
三螺杆泵包括3G通用型，3gr三螺杆泵、36X6A-W21、3GC船用型及特殊型，三螺杆泵是转子式容积泵，由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进口之间形成数级动密封腔室，这些动密封腔室将不断把液体由泵进口轴向移动到泵出口，并使所输液体逐级升压，从而形成一个连续、平稳、轴向移动压力液体。
三螺杆泵所输液体为各种不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，3gr三螺杆泵、36X6A-W21所输液体粘度为1.2-100E(3.0-760cst)，高粘度液体亦可通过加温降粘后输送.
流量范围0．2—590m／h，工作压力100bar，温度150℃
１ 结构简单：具有多种结构形式，一般小流量0．2—6．5m／h，泵3gr三螺杆泵、36X6A-W21的泵体和衬套合为一个(统称泵体)轴封为端面机械密封。
中等流量以上的泵衬套为一单独的零件固定于泵体内，大流量泵多制成双吸结构卧式安装，轴封根据输送介质的不同有端面机械密封和填料密封两种。
船用泵的安装形式有卧式和立式两种、原动机为交、直流船用电动机。
２．寿命长：三螺杆泵的主动螺杆由电动机驱动，主、从杆之间没有机械接触，而由所输压力液体驱使从悍绕轴心线自转，主，从杆之间、螺杆与衬套之间皆有一层油膜保护，因而泵的机械摩擦极小，寿命堪称半性。
３．所输液体在泵内作轴向匀速直线运动，故压力脉动小，流量稳定，噪音低，由于转动部分惯性小，则起动力矩和振动很小。
４．具有高吸入能力。
５．为保证泵，3gr三螺杆泵、36X6A-W21电机及管路系统的保护，中等流量以上的螺悍泵均带有保护阀，当压力超过保护阀的设定压力时。高压油将回流至泵的进油口。
１泵体 ２螺杆 ３吸入盖
４上盖 ５机械密封 ６密封盖 １泵体 ２衬套 ３螺杆 ４下盖
５上盖 ６密封盖 ７安全阀
|
系列特征 |
系列代号
|
结构型式
|
适用范围
|
性能范围 |
|
|
流量 |
最高工作压力 |
||||
|
滑油系列
|
3G 3GC |
卧式单吸 |
20—150cst润滑油类 及润滑性液体。 Luboil OrLubliquid Visc 20—150cst
|
0．3-94(m |
601(bar) |
|
3GS |
卧式双吸 |
80-590 |
16 |
||
|
3GCG |
立(悬挂)式单吸 |
10-96 |
8 |
||
|
3GCL |
立式柱脚型双吸 |
4-96 |
8 |
||
| 3GCLS | 立式柱脚型双吸 |
88-306 |
8 |
||
| 燃油系列 |
3Gr 3GCr |
卧式单吸 |
3—365cst轻重质燃油类。 |
O.3-94 |
60(1) |
|
25(2) |
|||||
|
3GSr |
卧式双吸 |
80-590 |
16 |
||
|
高粘油系列 |
3GN |
卧式单吸 |
365～760cst高粘油类 |
1．0-40 |
25 |

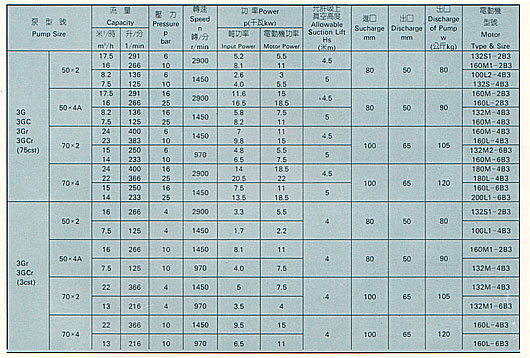

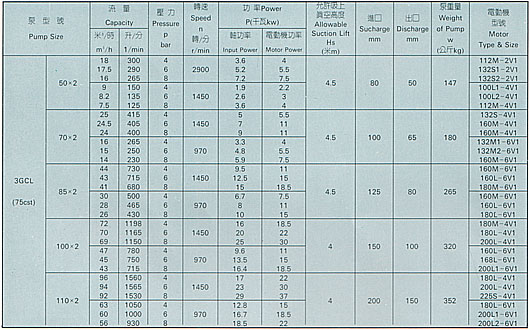

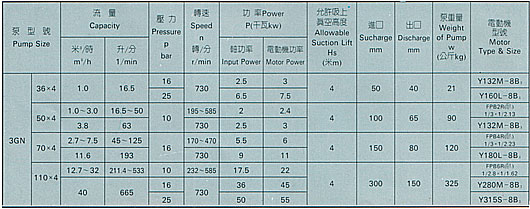

／h)
